Tussenvoegseltype van de vezel Optische Splitser Optische Splitser met de Schakelaars van Sc UPC
Productomschrijving
Er zijn twee types van PLC Splitsers wat 1xN en 2xN is. Het verdeelt uniform optische signalen van één of twee input aan veelvoudige output. De splitser kan in omgekeerde richting worden in werking gesteld om veelvoudige signalen in één vezel of twee vezels te combineren. De nummering wordt geëtiketteerd met het permanente merken op elke output om de havenidentificatie te verlichten.
Het voordeel is eenvormige optische distributie, laag toevoegingsverlies, laag polarisatieverlies, hoog terugkeerverlies, hoge betrouwbaarheid, hoge stabiliteit, enz. De stijl van Optische Vezelschakelaar heeft FC, Sc en LC.
Technische Parameter
| ModelSpecification | Classificeer model | Buitengrootte (mm) |
| CP-PLC41 (SC) | 1:4 optische inserter, SC/UPC-schakelaar | 130×100×25 |
| CP-PLC41 (LC) | 1:4 optische inserter, LC/UPC-schakelaar | 130×100×25 |
| CP-PLC81 (SC) | 1:8 optische inserter, SC/UPC-schakelaar | 130×100×25 |
| CP-PLC81 (LC) | 1:8 optische inserter, LC/UPC-schakelaar | 130×100×25 |
| CP-PLC161 (SC) | 1:16 optische inserter, SC/UPC-schakelaar | 130×100×50 |
| CP-PLC161 (LC) | 1:16 optische inserter, LC/UPC-schakelaar | 130×100×50 |
| CP-PLC321 (SC) | 1:32, optische insertersc/upc schakelaar | 267×100×50 |
| CP-PLC321 (LC) | 1:32 optische inserter, LC/UPC-schakelaar | 267×100×50 |
| CP-PLC641 (LC) | 1:64 optische inserter, LC/UPC-schakelaar | 267×100×100 |
| CP-PLC641 (SC) | 1:64 optische inserter, SC/UPC-schakelaar | 267×100×100 |
| CP-PLC1281 (SC) | 1:128 optische inserter, SC/UPC-schakelaar | 404×100×100 |
2×N optische Kenmerken van PLC Optische Splitser
| Parameter | Eenheid | Index | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Het werk bandbreedte | NM | 1260~1610 | ||||||
| Toevoegingsverlies | dB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Polarisatie verwant verlies | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| uniformiteit | dB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Terugkeerverlies | dB | ≥55 | ||||||
| gerichtheid | dB | ≥55 | ||||||
| het werk/opslagtemperatuur | ℃ | -40~+85 | ||||||
1×N optische Kenmerken van PLC Optische Splitser
| Parameter | Eenheid | Index | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Het werk bandbreedte | NM | 1260~1610 | ||||||
| Toevoegingsverlies | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| Polarisatie verwant verlies | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| uniformiteit | dB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Terugkeerverlies | dB | ≥55 | ||||||
| gerichtheid | dB | ≥55 | ||||||
| het werk/opslagtemperatuur | ℃ | -40~+85 | ||||||

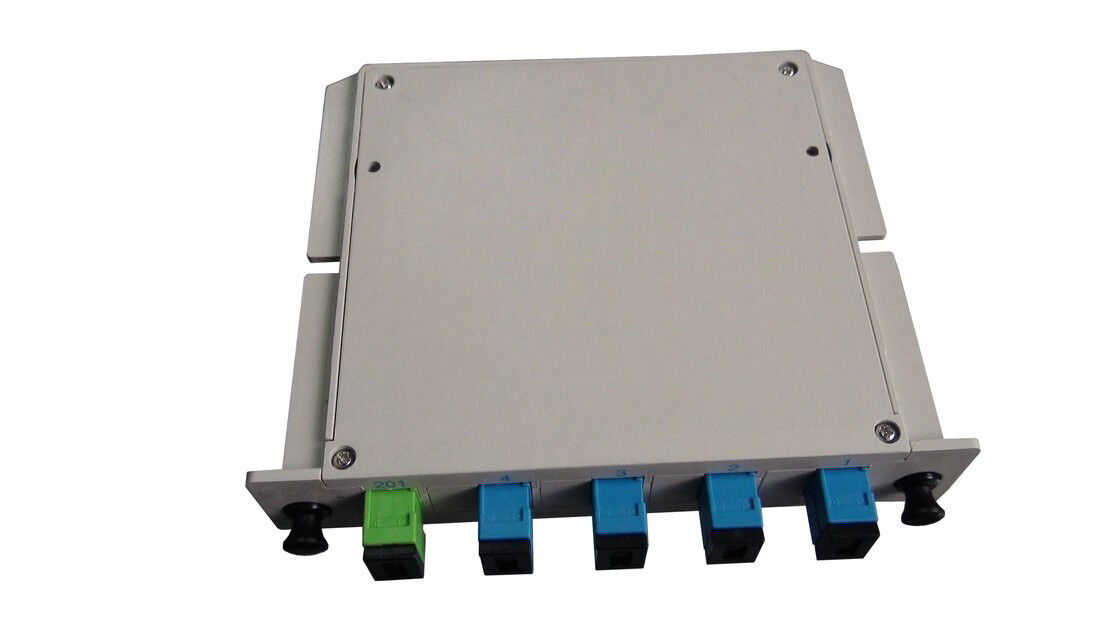

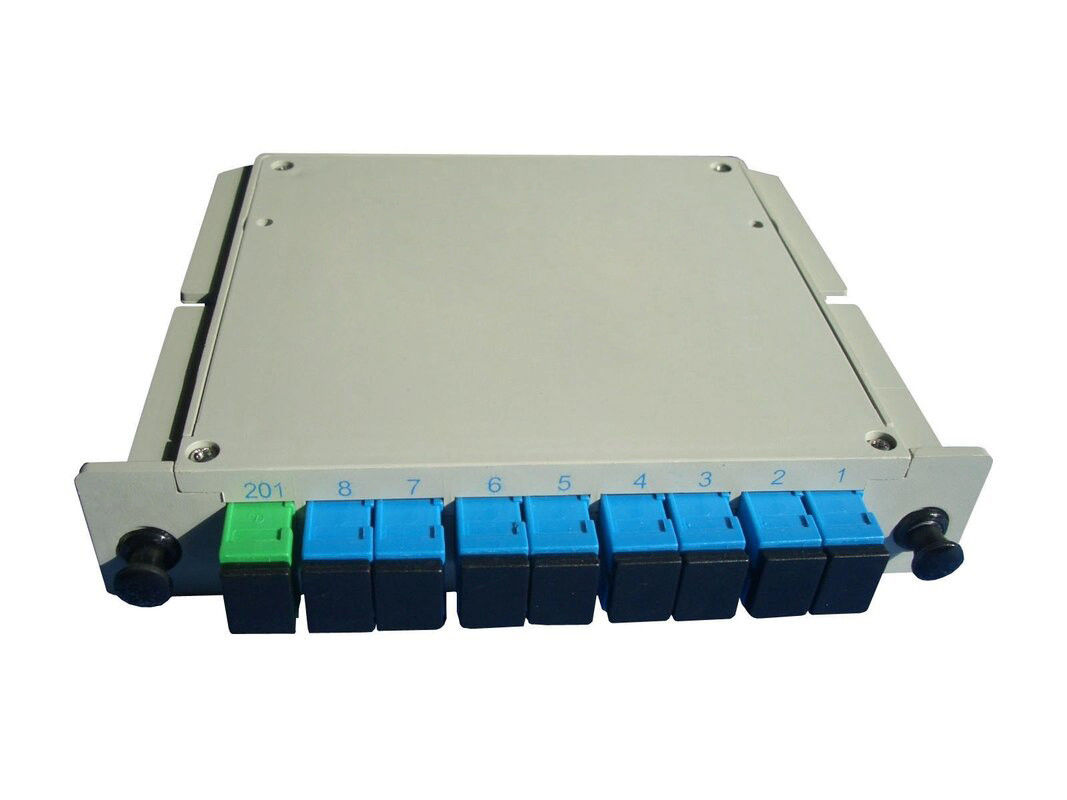

Productbeeld
